IoT Globiots là một giải pháp hoàn chỉnh, bao gồm phần cứng và phần mềm phục vụ việc giám sát sản xuất máy công cụ. Giải pháp ứng dụng công nghệ IoT dựa trên nền tảng kết nối vạn vật Globiots do Daviteq phát triển từ năm 2012 và dựa trên 18 năm kinh nghiệm trong lĩnh vực đo lường và điều khiển công nghiệp của Daviteq. IoT Globiots có thể ứng dụng giám sát nhiều loại máy công cụ khác nhau (máy phay, máy tiện, máy bào, máy khoan, máy mài, máy cắt, máy dập…) của nhiều hãng khác nhau (Farnuc, Haas, Mazak, Okuma…) từ bất cứ đâu sử dụng PC, tablet, hoặc smartphone.

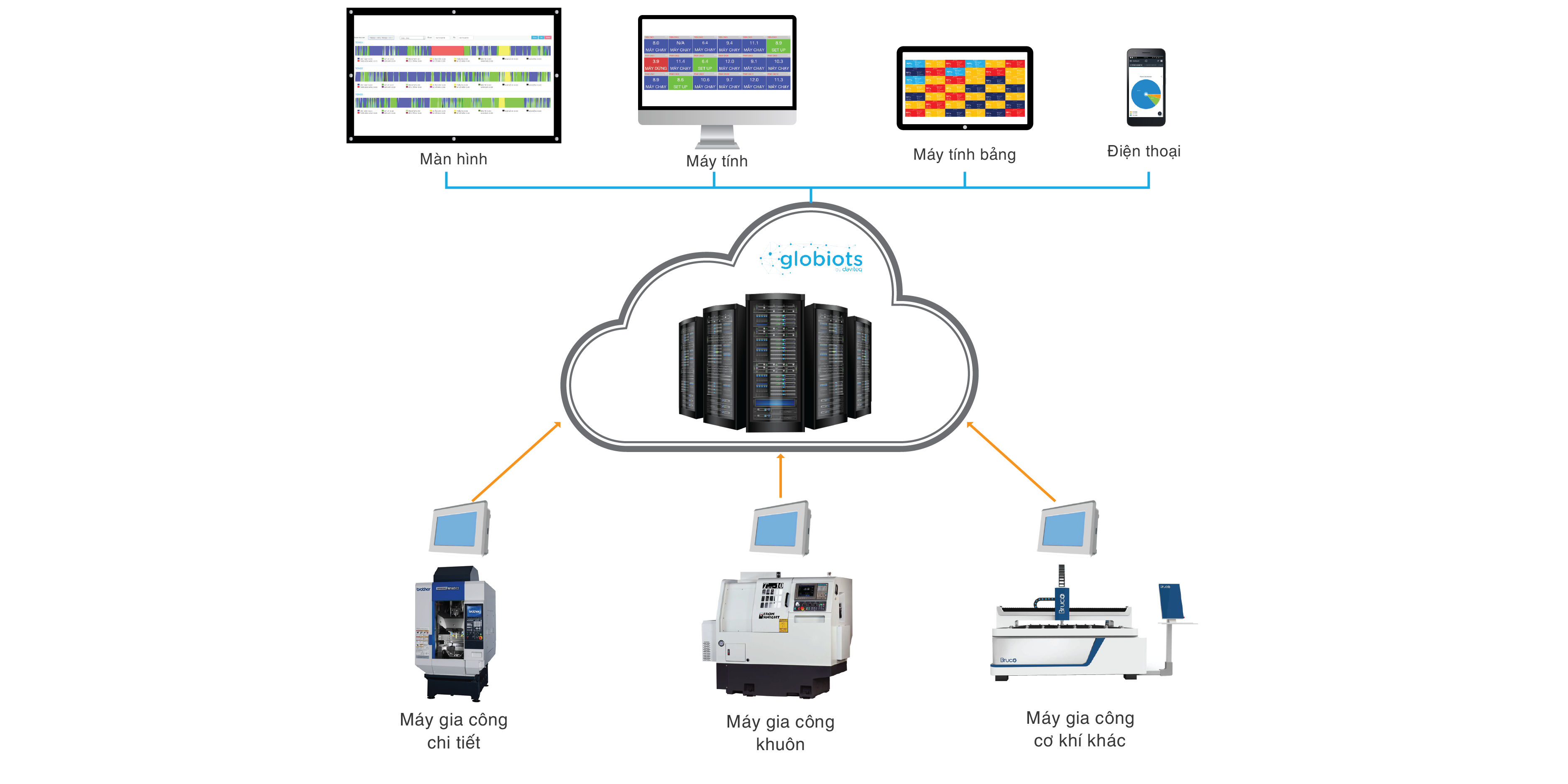

Sơ đồ hệ thống giám sát sản xuất máy công cụ IoT Globiots

		Thu thập tự động trạng thái và sản lượng máy, nguyên nhân dừng, bắt đầu và kết thúc sản xuât
		.
		Hiển thị các KPI của máy công cụ phục vụ quản lý sản xuất, quản lý thiết bị và quản lý người vận hành:

♦ Tổng thời gian chạy máy	♦ Số sản phẩm gia công	♦ % hiệu suất máy (Performance)
♦ Tổng thời gian dừng máy	♦ Số sản phẩm lỗi	♦ % chất lượng sản phẩm
♦ Tổng thời gian gia công	♦ Số sản phẩm đạt	♦ % thời gian máy sẵn sàng (Availability)
♦ Tổng thời gian mỗi nguyên nhân dừng	♦ % hoàn thành kế hoạch	♦ Hiệu quả sử dụng thiết bị tổng thể (OEE)
♦ Thời gian sản xuất một sản phẩm	♦ Tiến độ sản xuất

		.
		Hiển thị báo cáo trạng thái, tổng thời gian, sản lượng, năng suất, và tiến độ sản xuất sản phẩm hiện tại và lịch sử của máy
		.
		Gửi ngay cảnh báo, sự kiện khi có sự cố hoặc sự kiện bất thường qua web, ứng dụng trên điện thoại hoặc máy tính bảng, và email đến người dùng
		.
		Tự động điều khiển và cảnh báo tại chỗ cho người vận hành theo thuật toán logic được cấu hình trước

		Gửi email các báo cáo sản xuất và hoạt động của máy móc theo lịch định sẵn (hàng ngày, hàng tuần, và hàng tháng)
		.
		Quản lý người dùng và nhóm người dùng. Mỗi người dùng sẽ được cấp quyền truy cập và sử dụng phần mềm phù hợp với nhu cầu quản lý

Triển khai nhanh chóng qua 2 bước:

Bước 1: Lắp đặt tủ HMI, kết nối với các tín hiệu của máy

Tủ tích hợp màn hình chạm HMI kết nối với máy công cụ để lấy các tín hiệu chạy máy, dừng máy, lỗi máy, chế độ hoạt động của máy…Các tín hiệu về sản phẩm đạt chất lượng và sản phẩm lỗi cũng kết nối với tủ HMI. Tủ HMI còn có chức năng khai báo bắt đầu và kết thúc sản xuất một sản phẩm, các nguyên nhân dừng máy, hiển thị tiến độ sản xuất và hiển thị chi tiết các lần dừng máy hiện tại và gần đây.

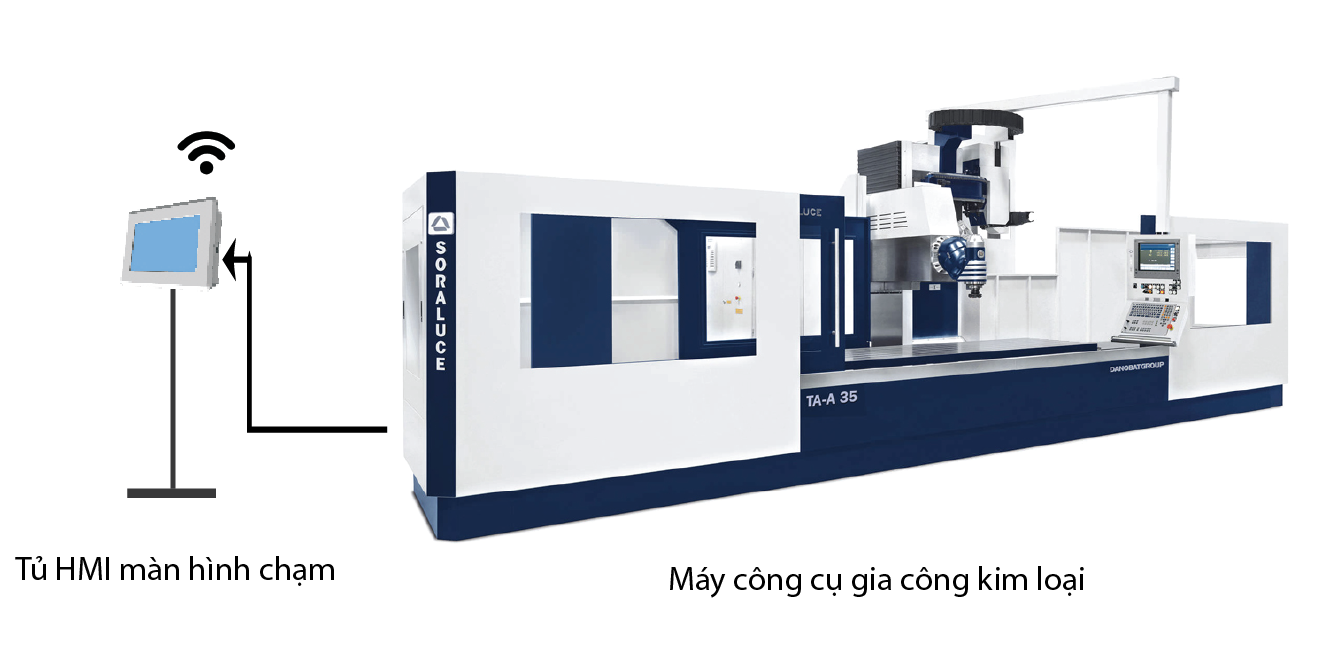

Sơ đồ kết nối các tủ HMI với máy công cụ

Bước 2: Kết nối tủ HMI với server, cấu hình và hiển thị

Tủ giám sát HMI kết nối với server thông qua mạng điện thoại 3G, mạng LAN hoặc wifi. Server thu thập dữ liệu trạng thái của máy móc, các nguyên nhân dừng máy, bắt đầu và kết thúc sản xuất từ HMI. Bên cạnh đó, server cũng đọc dữ liệu file csv về kế hoạch sản xuất hàng ngày và chi tiết của sản phẩm. Từ các dữ liệu thu thập được, server sẽ tổng hợp, phân tích, lập các dashboard, báo cáo, danh sách cảnh báo và danh mục sự kiện. Các kết quả này được hiển thị trên màn hình lớn, PC, tablet tại xưởng, tại phòng điều hành hoặc máy tính tên mạng LAN. Ngoài ra kết quả cũng hiển thị tại màn hình HMI giúp người vận hành biết được tiến độ, năng suất sản xuất của các máy mà họ đang vận hành.

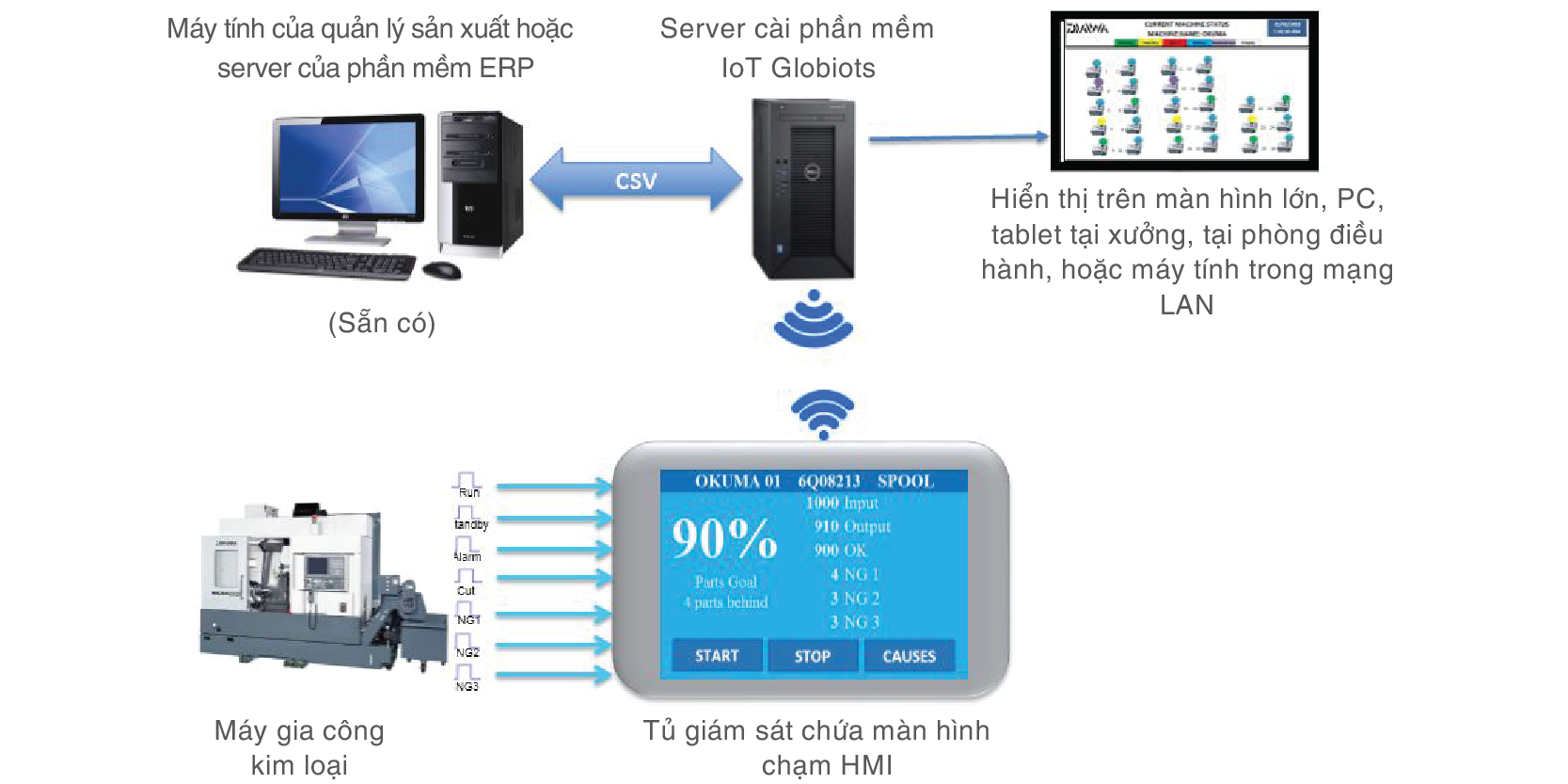

Sơ đồ kết nối tủ HMI với server cài phần mềm IoT Globiots

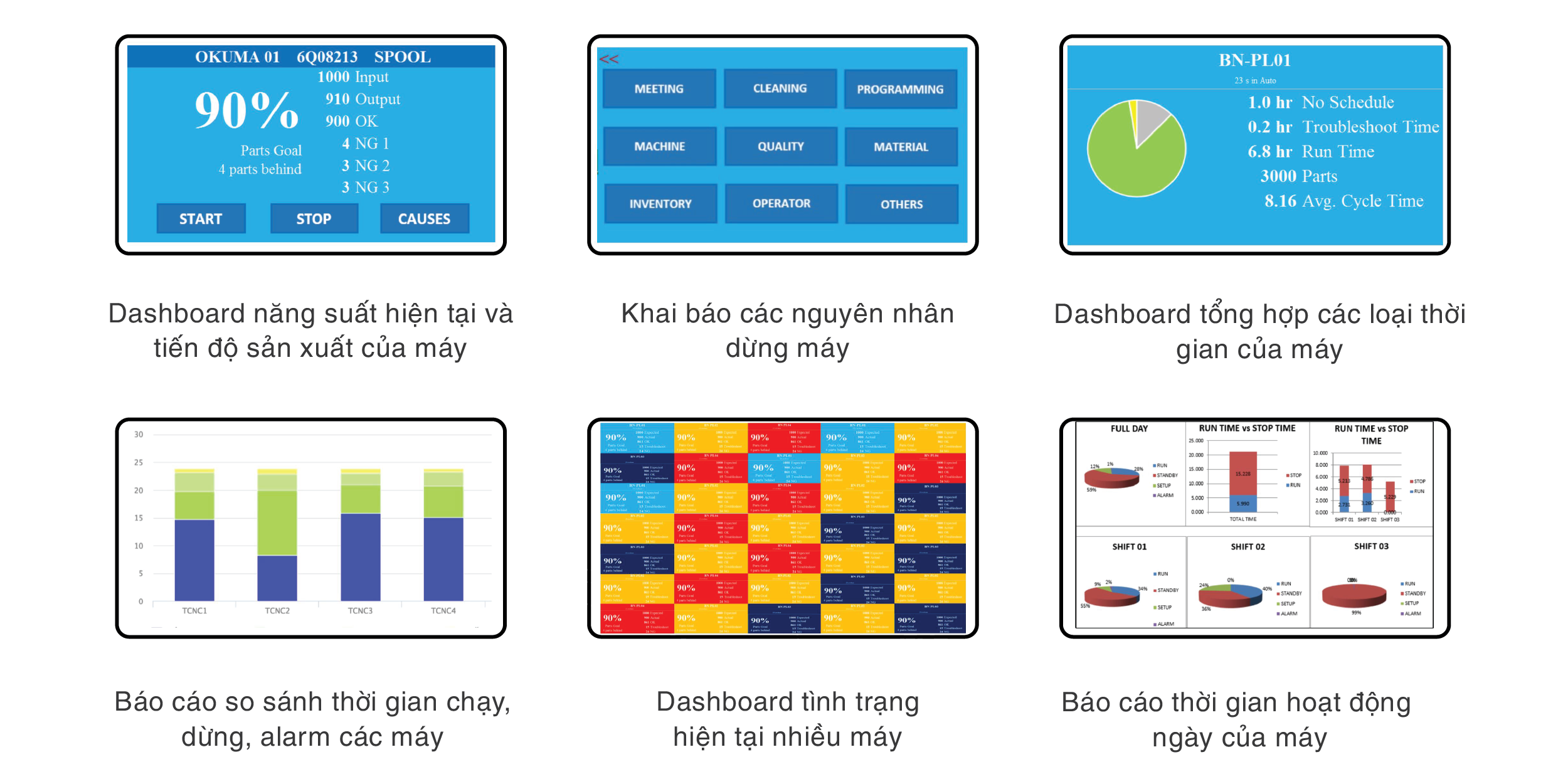

Báo cáo giám sát máy gia công khuôn

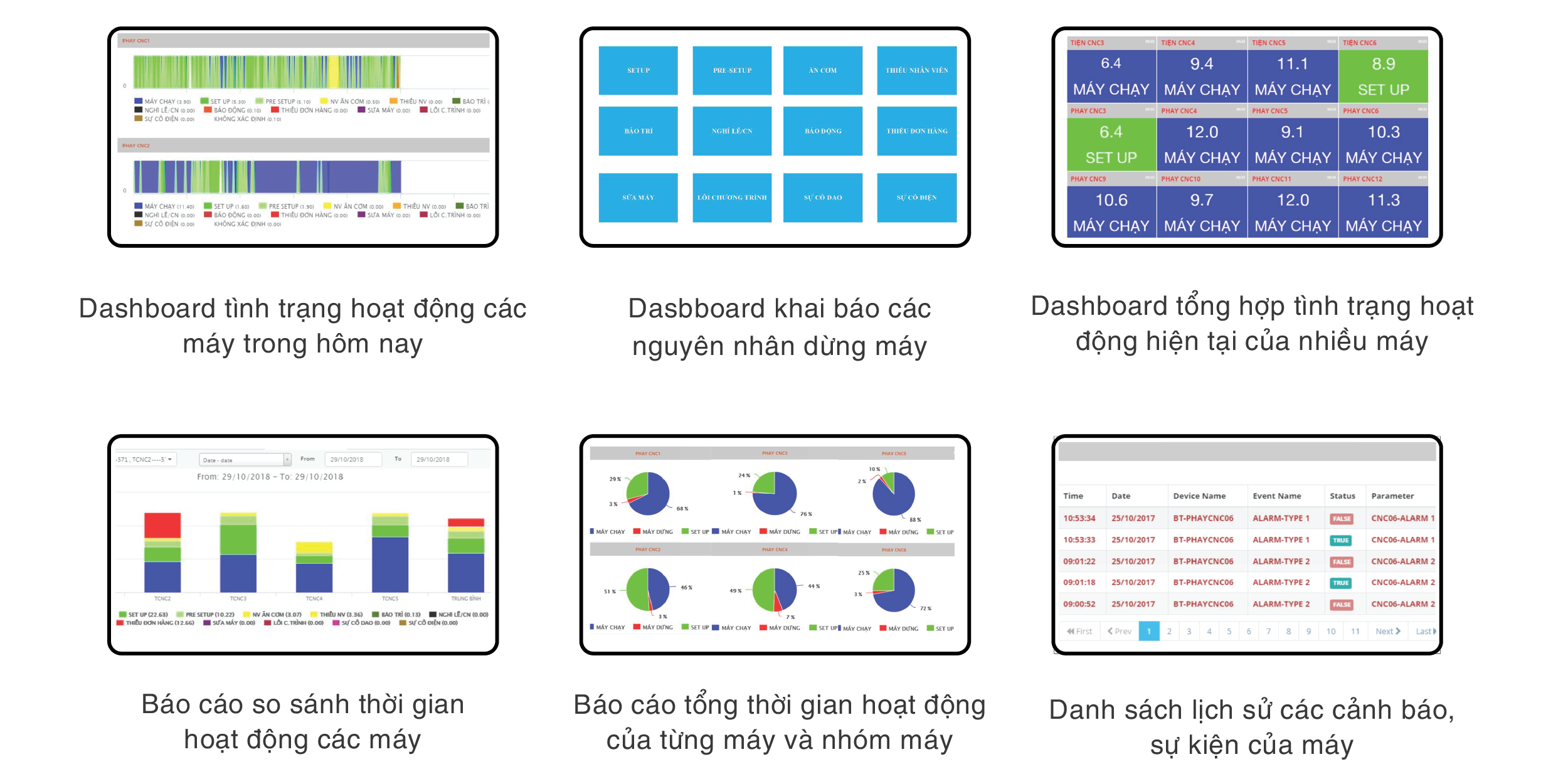

Báo cáo giám sát máy gia công chi tiết

Lưu ý: Nếu khách hàng cần các tính năng và báo cáo giám sát máy theo yêu cầu riêng, Daviteq sẽ thiết kế theo nhu cầu.

Truy cập mọi nơi bằng PC, máy tính bảng và điện thoại thông minh

Quản lý hợp nhất tất cả các loại máy móc khác nhau trên một hệ thống

Nâng cấp và mở rộng dễ dàng

Lắp đặt và triển khai nhanh chóng

Trao đổi dữ liệu dễ dàng với ERP, CRM…

Kết nối an toàn sử dụng giao thức đóng

	Cloud	Private Cloud	Enterprise
Sản phẩm
Tủ HMI	Bán	Bán	Bán
Server + phần mềm	Cho thuê	Cho thuê	Bán
Khách hàng
Số lượng máy	Một vài máy	Một vài máy	Hơn vài chục máy
Qui mô công ty	Công ty quy mô vừa và nhỏ, không có bộ phận IT để vận hành và bảo trì hệ thống server, phần mềm	Công ty quy mô vừa và nhỏ, không có bộ phận IT để vận hành và bảo trì hệ thống server, phần mềm	Tập đoàn lớn có bộ phần IT để vận hành và bảo trì hệ thống server, phần mềm
Yêu cầu riêng		Muốn hệ thống server riêng, phần mềm có logo riêng, theme riêng	Quy định an ninh thông tin không ra ngoài Internet
